系统监控

本章节主要介绍QCOS系统监控指标管理与采集模块（Metrics）设计。模块提供两类指标输出通道：基于POSIQ协议的JSON-RPC 2.0查询接口和Prometheus格式的HTTP指标暴露端点。

概述

QCOS Metrics 模块（wy_qcos.metrics）是量子操作系统的监控核心组件，负责采集、聚合和对外提供系统与作业相关的指标数据。模块采用多通道输出架构，分别面向人工查询与自动化监控系统：

RPC接口：基于 POSIQ JSON-RPC 2.0 协议，提供系统健康、API 统计、作业统计的查询能力，需要 ROLE_ADMIN 角色权限
Prometheus接口：提供独立的HTTP指标暴露端点（默认端口19400），以标准Prometheus text format输出所有指标，供Prometheus监控系统定时抓取

核心功能包括：

作业指标（Job Metrics）：按状态统计作业数量，涵盖 completed、failed、running、 queued、cancelling、cancelled、deleted、unknown 共8种状态，通过 Prometheus Gauge 暴露
系统健康指标（System Health Metrics）：监控 worker、prefect、fastapi、redis 四个核心组件的健康状态，输出整体在线状态与心跳时间戳
API 访问指标（API Metrics）：追踪所有 API 请求的请求总数、并发数与响应耗时分布，支持按模块/方法/端点/状态码分类统计
定时调度：基于异步定时器的周期性指标更新机制，内置并发锁与限频控制，确保指标数据实时性
自动采集：基于 Starlette BaseHTTPMiddleware 的自动采集能力，支持路径标准化（动态 ID 替换）、排除路径配置

模块组成

__init__.py — 模块入口，导出 MetricsCollector 单例
metrics_collector.py — 指标采集器（核心，定义所有指标类型）
metrics_middleware.py — FastAPI 中间件，自动采集 API 访问指标
metrics_server.py — Prometheus HTTP 指标服务（独立 HTTP 服务器）
metrics_scheduler.py — 指标定时调度器（周期性更新 job/health 指标）
metrics_task.py — 具体的指标更新任务实现

北向接口路由

api/posiq/routes_jsonrpc/metrics.py — RPC 接口路由层
api/schemas/metrics.py — Pydantic 数据模型

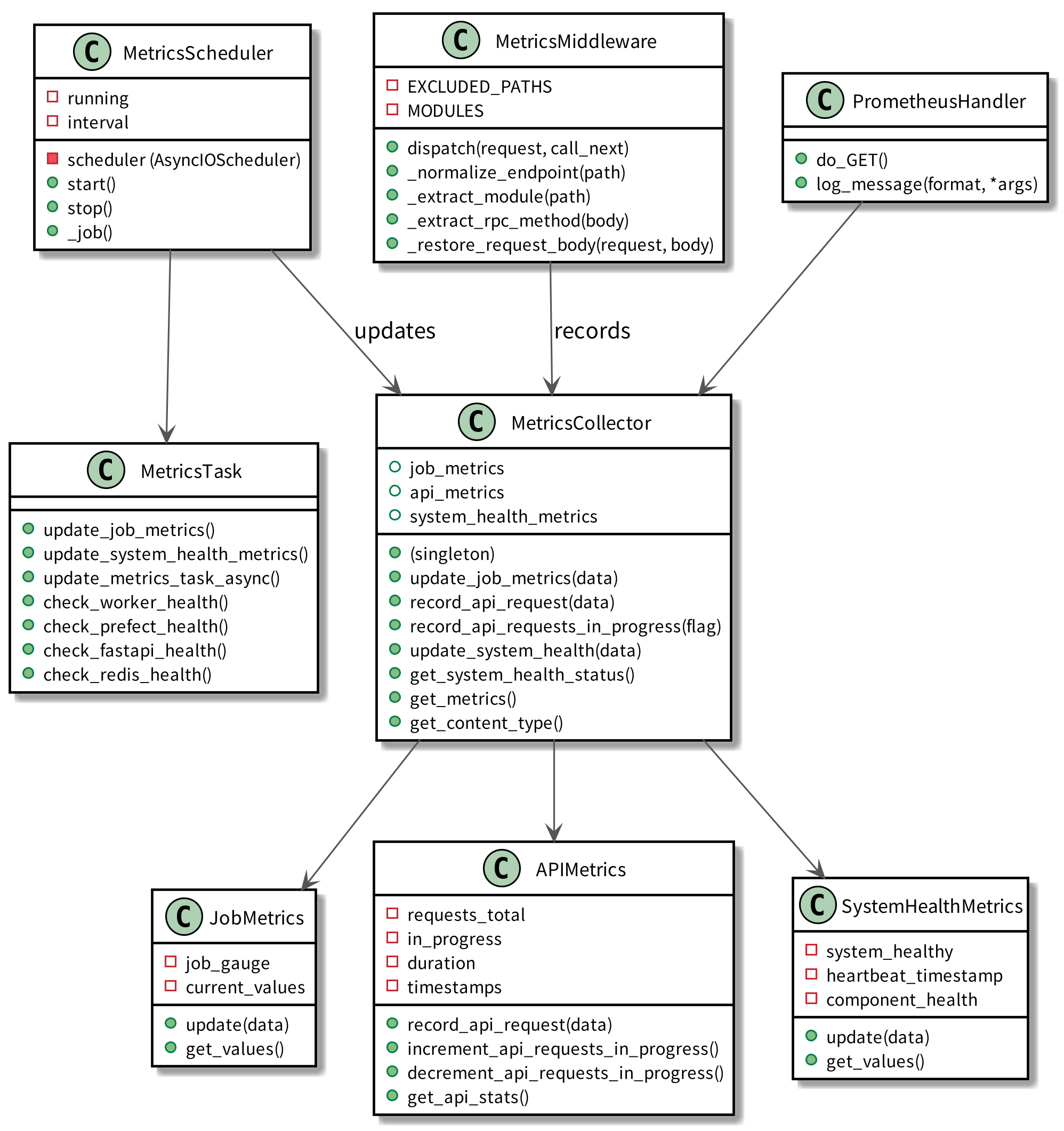

核心组件说明

MetricsCollector（指标采集核心）

metrics_collector.py 中定义的 MetricsCollector 是整个模块的统一入口，内部维护三个子指标收集器：

JobMetrics：管理 job 相关的 8 项 Gauge 指标（通过 status 标签区分不同状态）
SystemHealthMetrics：管理系统健康相关的 3 项 Gauge 指标
APIMetrics：管理 API 访问相关的 Counter、Gauge、Histogram 指标

核心方法如下：

update_job_metrics(data: JobMetricsData) — 更新 job 指标
record_api_request(data: APIMetricsData) — 记录一次 API 请求（写入 Counter 和 Histogram）
record_api_requests_in_progress(is_increment: bool) — 增减进行中请求计数
update_system_health(data: SystemHealthMetricsData) — 更新系统健康指标
get_system_health_status() — 获取当前系统健康状态
get_metrics() — 生成 Prometheus 格式输出（供 PrometheusServer 调用）
get_content_type() — 返回 Prometheus 内容类型 text/plain; version=0.0.4

MetricsMiddleware（中间件）

metrics_middleware.py 继承自 starlette.middleware.base.BaseHTTPMiddleware，拦截所有 API 请求并自动采集访问指标。

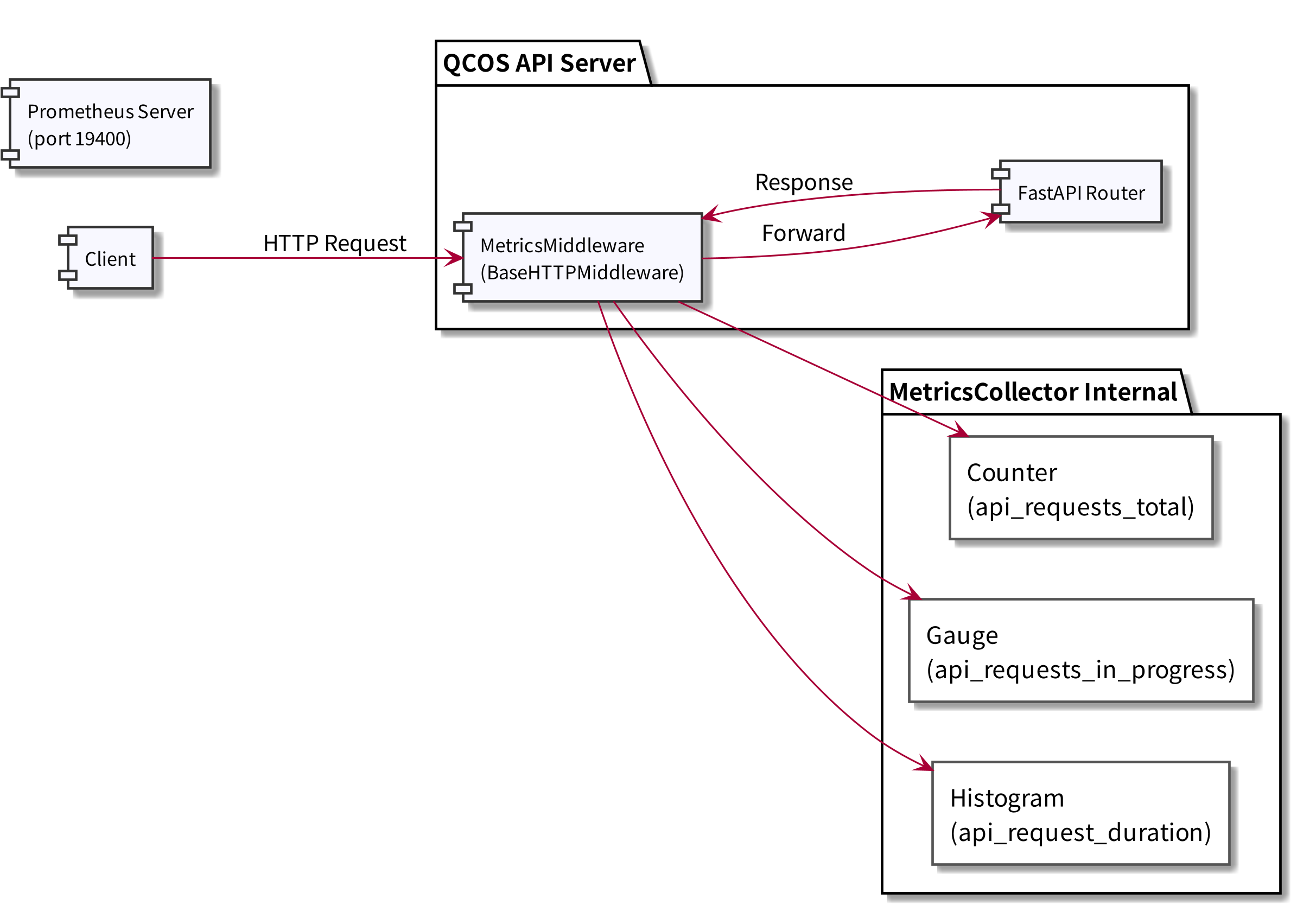

API 访问指标采集流程：

路径标准化规则（动态参数替换为占位符）：

移除 URL 查询参数（如 ?name=test）
将纯数字 ID 替换为 {id}，例如 /v1/driver/123 → /v1/driver/{id}
将 UUID 格式替换为 {uuid}，例如 /v1/device/550e8400-e29b-41d4-a716-446655440000 → /v1/device/{uuid}
将 24 位 hex ID 替换为 {hex_id}，例如 /v1/job/507f1f77bcf86cd799439011 → /v1/job/{hex_id}

排除路径：

/metrics — 避免指标采集接口自身的请求被重复记录
/health — 健康检查接口
/favicon.ico — 浏览器图标请求

采集模块：

device、driver、job、system、transpiler

MetricsServer（Prometheus 服务器） metrics_server.py 中定义的 MetricsServer 是一个独立的 HTTP 服务器（基于 Python http.server.HTTPServer），监听单独的端口（默认 19400），通过 PrometheusHandler 处理 GET 请求并返回 Prometheus 格式指标数据。

接口规格如下：

方法：HTTP GET
路径：/metrics
Content-Type：text/plain; charset=utf-8
其他路径：返回 404 Not Found
权限：无需认证，供 Prometheus 抓取

服务器特性：

支持 IPv4/IPv6 及双栈模式（Dual-Stack）
开启 SO_REUSEADDR 选项允许快速重启时释放端口
监听 IP 与端口通过配置文件 Config.METRICS_SERVER_LISTEN_IP 和 Config.METRICS_SERVER_LISTEN_PORT 动态设置

MetricsScheduler（定时调度器）

metrics_scheduler.py 中定义的 MetricsScheduler 是指标定时更新的调度器，是基于 APScheduler 实现。

调度机制：

默认更新间隔为 Constant.DEFAULT_UPDATE_METRICS_INTERVAL_SECONDS （5 秒）
启动时执行一次初始化更新（非致命错误不影响启动）
之后每间隔固定时长触发周期性更新
APSheduler 配置 max_instances=1 确保同一时刻只有一个更新任务在执行
APSheduler 配置 coalesce=True 跳过错过的执行，避免堆积

metrics_task（更新任务）

metrics_task.py 包含具体的指标采集与更新逻辑，包含以下函数：

update_job_metrics() — 从调度器 scheduler.aget_jobs() 获取所有 job 列表，按状态统计各状态数量并更新 JobMetrics
check_worker_health() — 遍历所有设备，并发检查每个设备的 work pool 中是否有在线 worker（超时 5s，最多重试 1 次，重试延迟 2s）
check_prefect_health() — 通过调用 sync_client.hello() 检查 Prefect API 可用性（超时 3s）
check_fastapi_health() — 由于 FastAPI 与指标监控在同一进程，默认返回健康
check_redis_health() — 通过 redis.ping() 检查 Redis 连接（超时 2s，失败时重置客户端）
update_system_health_metrics() — 并发执行所有 4 项组件健康检查，汇总结果并更新SystemHealthMetrics
update_metrics_task_async() — 并发执行 update_job_metrics() 与 update_system_health_metrics()，总超时 15s

配置信息

所有任务级别的超时控制参数：

PREFECT_CHECK_TIMEOUT = 3.0 — Prefect 健康检查超时（秒）
WORKER_CHECK_TIMEOUT = 5.0 — Worker 健康检查超时（秒）
REDIS_CHECK_TIMEOUT = 2.0 — Redis 健康检查超时（秒）
METRICS_TOTAL_TIMEOUT = 15.0 — 指标更新总超时（秒）

初始化

Metrics 模块在系统启动时通过 FastAPI 的 lifespan 机制完成初始化，由 BackgroundServiceManager 统一管理生命周期：

@asynccontextmanager
async def app_lifespan(app: jsonrpc.API):
    manager = BackgroundServiceManager()

    # 注册指标调度器
    metrics_schedule = MetricsScheduler()
    manager.add_service(metrics_schedule)

    # 注册指标服务器
    metrics_server = MetricsServer()
    manager.add_service(metrics_server)

    # 启动所有后台服务
    await manager.start_all()
    try:
        yield
    finally:
        await manager.stop_all()

MetricsMiddleware 作为 BaseHTTPMiddleware 注册到 FastAPI 应用中间件链中：

from wy_qcos.metrics.metrics_middleware import MetricsMiddleware
app.add_middleware(MetricsMiddleware)

数据流

Metrics 模块涉及两种数据流：

API 访问指标采集流程 — 见上方"MetricsMiddleware"章节流程图。

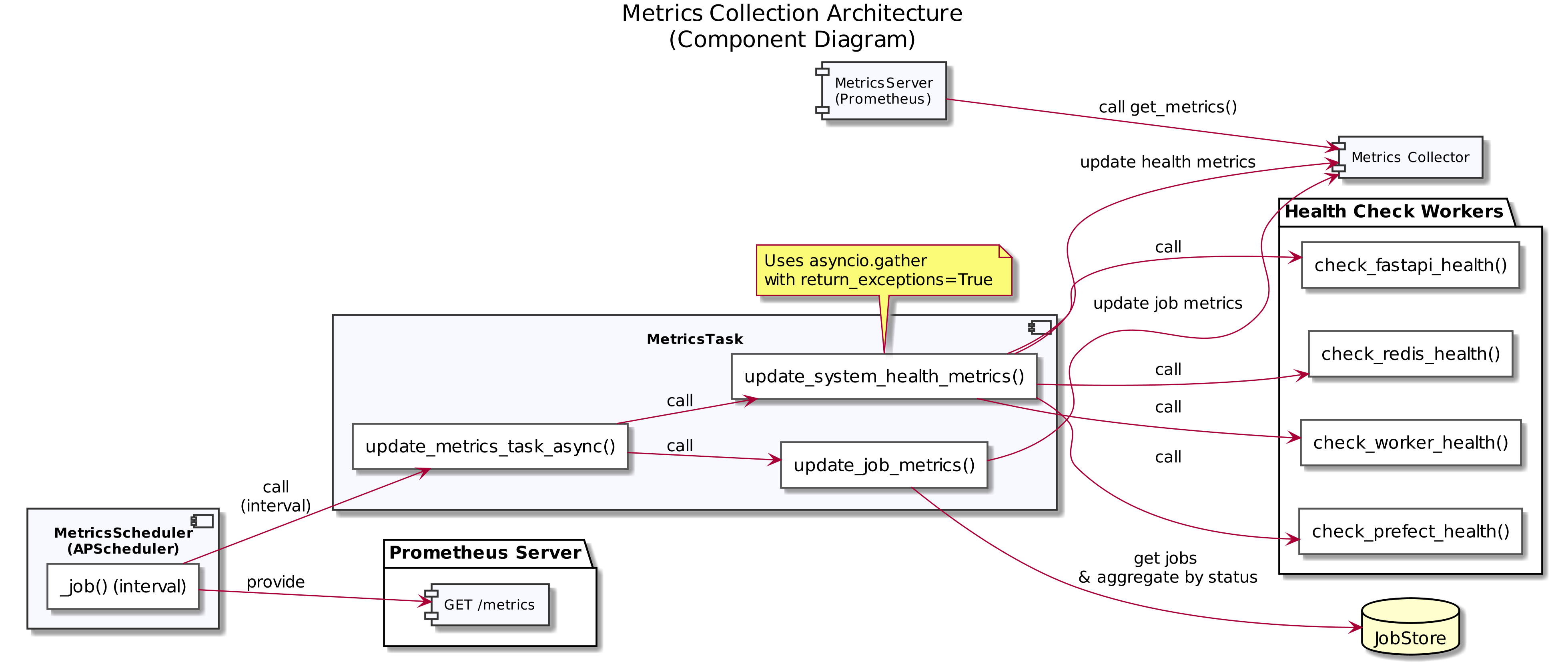

Job/Health 指标定期更新流程：

指标分类

Job Metrics（作业指标）

以 Gauge 类型暴露作业数量信息。

Job Metrics 指标说明
指标名称	类型	标签	说明
total	Gauge	status	按状态分类的作业数量，status 标签值包括：completed、failed、running、queued、cancelling、cancelled、deleted、unknown

System Health Metrics（系统健康指标）

以 Gauge 类型暴露系统及各组件各健康状态。

System Health Metrics 指标说明
指标名称	类型	标签	说明
system_healthy	Gauge	无	系统整体健康状态（1=健康，0=不健康）
heartbeat_timestamp	Gauge	无	系统心跳时间戳（Unix 时间戳，秒）
component_status	Gauge	component	组件健康状态（1=健康，0=不健康）。component 标签值包括：worker, prefect, fastapi, redis

API Metrics（API 访问指标）

以 Counter、Gauge、Histogram 类型暴露 API 访问性能数据。

API Metrics 指标说明
指标名称	类型	标签	说明
api_requests_total	Counter	module, method, endpoint, status_code	按模块、方法、端点、状态码分类的 API 请求总数
api_requests_in_progress	Gauge	无	当前正在处理的 API 请求数
api_request_duration	Histogram	module, method, endpoint	API 请求耗时（秒），预定义 12 个桶：0.001, 0.005, 0.01, 0.025, 0.05, 0.1, 0.25, 0.5, 1.0, 2.5, 5.0, 10.0

标签说明：

module — API 所属模块（device, driver, job, system, transpiler 等）
method — JSON-RPC 方法名（从请求 body 中解析）
endpoint — 标准化后的端点路径，动态 ID 参数会被替换为 {id}``（如 ``/v1/driver/{id}）
status_code — HTTP 响应状态码

Prometheus 端点示例输出：

# HELP total Total number of jobs by status
# TYPE total gauge
total{status="completed"} 80.0
total{status="failed"} 10.0
total{status="running"} 5.0
# HELP system_healthy System healthy status (1=online, 0=offline)
# TYPE system_healthy gauge
system_healthy 1.0
# HELP heartbeat_timestamp System heartbeat timestamp (Unix timestamp)
# TYPE heartbeat_timestamp gauge
heartbeat_timestamp 1234567890
# HELP component_status Component health status (1=healthy, 0=unhealthy)
# TYPE component_status gauge
component_status{component="worker"} 1.0
component_status{component="prefect"} 1.0
# HELP api_requests_total Total API requests
# TYPE api_requests_total counter
api_requests_total{module="job",method="createJob",endpoint="/v1/job",status_code="201"} 50.0
# HELP api_request_duration API request duration in seconds
# TYPE api_request_duration histogram
api_request_duration_bucket{module="job",method="createJob",endpoint="/v1/job",le="0.001"} 5.0
api_request_duration_bucket{module="job",method="createJob",endpoint="/v1/job",le="+Inf"} 50.0
api_request_duration_count{module="job",method="createJob",endpoint="/v1/job"} 50.0
api_request_duration_sum{module="job",method="createJob",endpoint="/v1/job"} 1.234

配置说明

Metrics 模块相关的配置项

Metrics 模块配置项
配置项	配置段	默认值	说明
METRICS_SERVER_LISTEN_IP	[METRICS_SERVER]	""（即 0.0.0.0）	Metrics 服务端监听 IP，空字符串表示监听所有接口
METRICS_SERVER_LISTEN_PORT	[METRICS_SERVER]	19400	Metrics 服务端监听端口
DEFAULT_UPDATE_METRICS_INTERVAL_SECONDS		5	指标更新间隔（秒），默认 5 秒

注意事项

Prometheus Server 默认监听独立端口（19400），与主服务（FastAPI）端口分离
所有 RPC 查询接口（get_system_health、get_api_stats、get_job_stats）均需 ROLE_ADMIN 角色权限
建议将 DEFAULT_UPDATE_METRICS_INTERVAL_SECONDS 设置为大于指标更新最大耗时（15s）的值，以避免更新任务重叠
APIMetrics 中的时间戳缓冲区会保留最近 24 小时的数据，超过部分自动清理
MetricsMiddleware 会在请求体被读取后自动恢复，确保下游中间件可以正常读取请求体
