转译器管理和转译器
本模块的功能是将传入的openqasm指令转义成底层硬件支持的基础门列表。

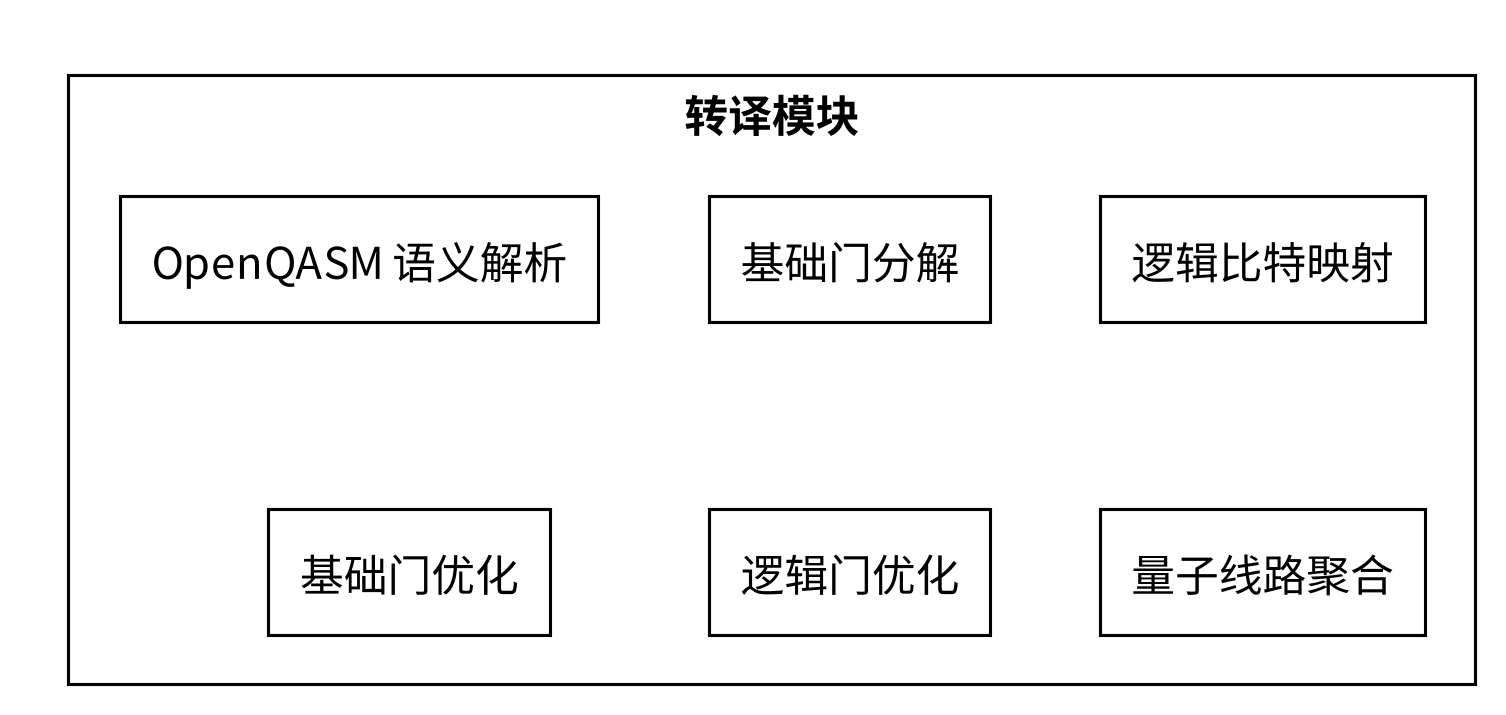

转译器模块架构图
插件式转译器
本模块内置三个转译器插件：五岳量子转译器、Qiskit转译器和Dummy转译器。并且本模块可扩展性较好，支持用户在提交作业时, 动态配置转译器。

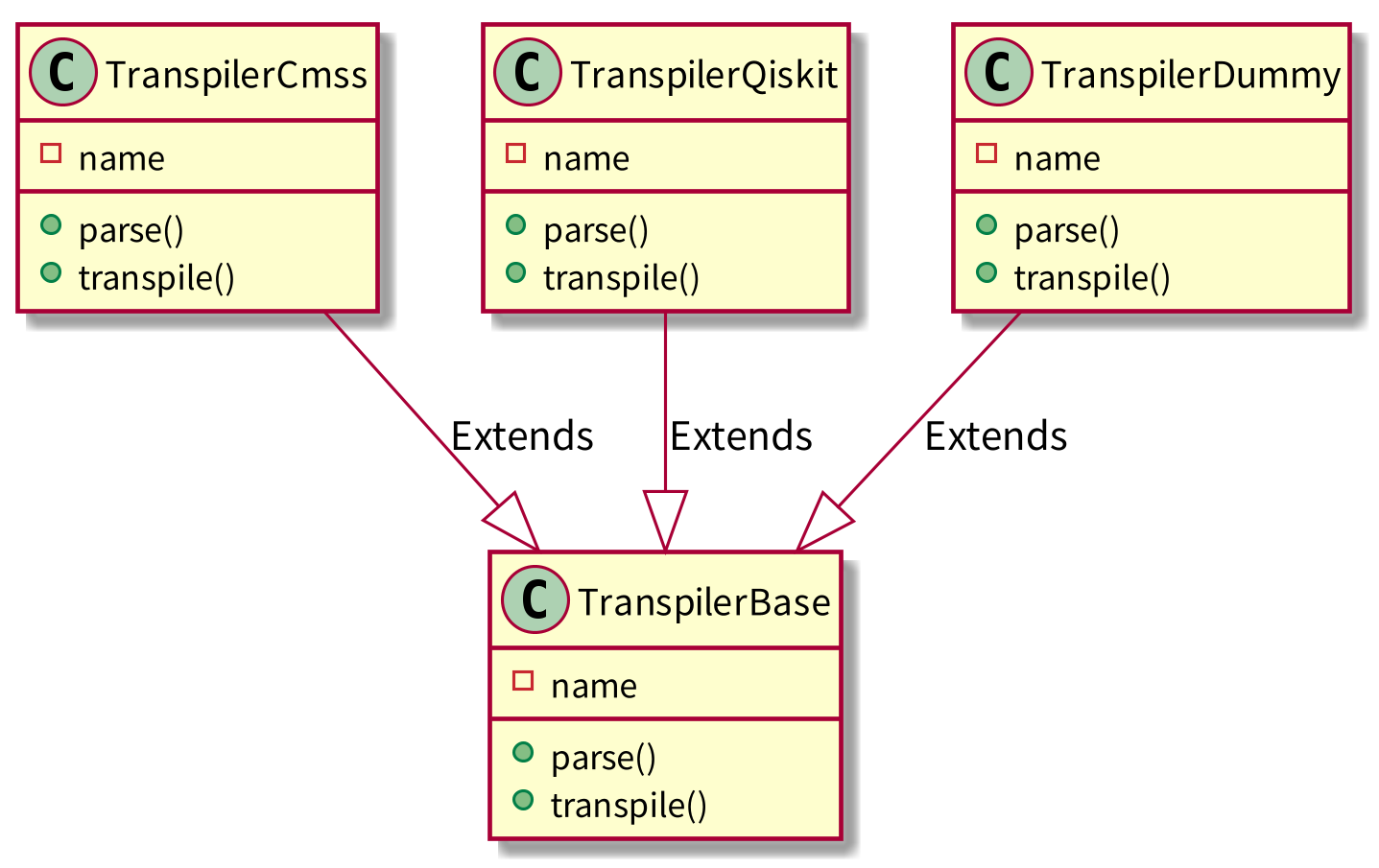

插件式转译器类关系图
五岳转译器
如下图所示，模块的入口为transpiler.py。整个模块由3个子功能组成：

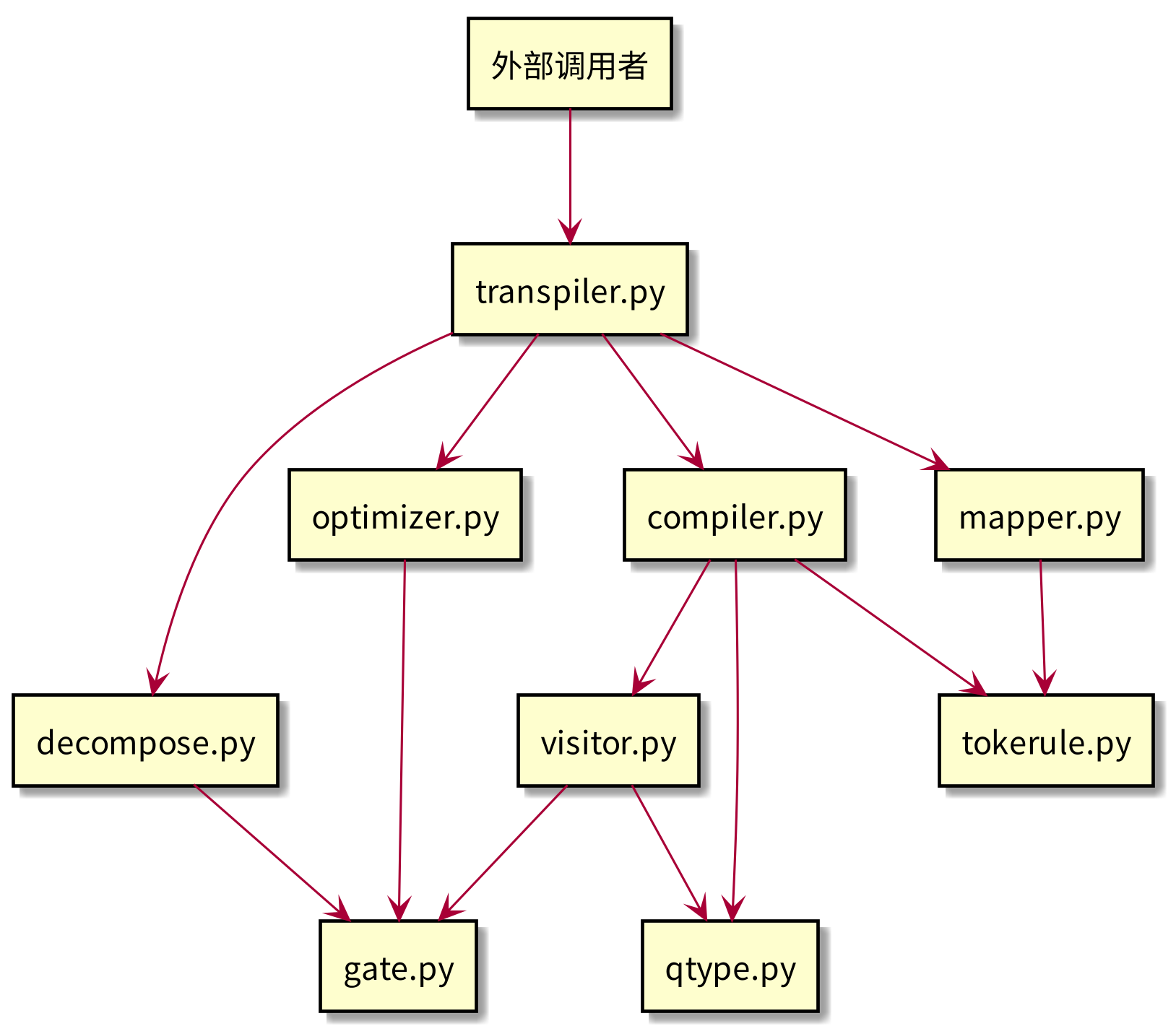

五岳转译器调用关系图
compiler: 负责将传入的openqasm指令转换成硬件支持的基础门。
mapper: 负责逻辑量子比特和物理量子比特的映射。
optimizer: 负责对量子线路和量子门的优化。
本模块提供一个基础的门定义的文件：gate.py，这个文件提供了量子门的定义。
复杂量子门分解
由于openqasm 中定义了数十种量子门，如X，Y, Z, RX, RY, RZ, H, CNOT, S, SDG等等。但是底层量子真机往往只支持两种单量子门和一种双量子门，因此需要将复杂量子门分解为底层真机支持的基础门。
量子门优化
此功能可以对复杂量子门和基础量子门进行优化。优化策略主要包含如下几个：
连续的两个作用在相同比特上的厄米共轭门可以消除
连续两个相同的选择门，可以合并旋转角
旋转角->0的门等同于I，对量子态无影响，可以忽略
连续三个量子门HZH 可以优化为X门
连续三个量子门HXH 可以优化为Z 门
连续三个量子门XRy(θ)X 可以优化为-Ry(θ)门
如果末尾的两个门是作用在同一比特上的s和sdg或者t和tdg，则可以消去
量子编译优化
在超大规模量子线路任务的执行过程中，量子线路编译耗时已经大于量子线路在真机上的执行时间。因此有必要对量子线路进行优化，缩短编译耗时，提升任务执行效率。在本系统中，设计了两种编译优化方法。
分级优化。预计分成三个等级进行优化，分别是不优化、轻度优化、重度优化。量子门线路可以根据线路特点选择优化策略，从而达到最佳优化效果。
C++/Rust替代。由于python是解释型语言，因此同样的代码逻辑，python要比C++耗时。因此预计将耗时较长的痛点逻辑(如IR的生成)用C++实现，达到编译优化的目的。
PYPY优化。 通过PYPY代替传统的CPython解析器, 进行JIT编译，来提升性能
量子比特映射和路由
本模块负责将逻辑量子比特映射到物理量子比特，并执行路由以满足硬件拓扑约束。对于超导设备（如spinq_rpc后端），系统支持两种路由算法：MCTS（蒙特卡罗树搜索）和SABRE。
路由算法选择
系统通过 routing_algorithm 参数来选择使用的路由算法：
"mct"或"sc": 使用蒙特卡罗树搜索算法（默认）"sabre": 使用SABRE算法
MCTS路由算法参数
MCTS（Monte Carlo Tree Search）算法基于蒙特卡罗树搜索，通过树搜索策略找到最优的SWAP门插入方案。
参数名 |
类型 |
说明 |
|---|---|---|
routing_algorithm |
str |
路由算法名称，设置为 |
selec_times |
int |
MCT搜索选择次数，控制每次决策前的搜索深度。值越大，搜索越充分，但耗时越长。默认值: |
select_mode |
list |
选择策略，格式为 |
use_prune |
int |
是否启用剪枝优化。 |
use_hash |
int |
是否启用哈希优化。 |
score_layer |
int |
评分层数，控制评分计算的深度。值越大，评分越准确，但计算开销越大。默认值: |
mode_sim |
list |
模拟模式，格式为 |
score_decay_rate_size |
float |
大小评分衰减率，用于优化线路大小（门数量）。取值范围: |
score_decay_rate_depth |
float |
深度评分衰减率，用于优化线路深度。取值范围: |
objective |
str |
优化目标，可选值: |
SABRE路由算法参数
SABRE（Stochastic Allocation of Blocks for Routing and Execution）算法是一种启发式路由算法，通过前瞻策略和成本函数来优化SWAP门插入。
参数名 |
类型 |
说明 |
|---|---|---|
routing_algorithm |
str |
路由算法名称，设置为 |
sabre_extention_size |
int |
扩展集大小，用于前瞻策略。值越大，前瞻越远，但计算开销越大。默认值: |
sabre_weight |
float |
用于组合基本和扩展启发式成本的权重参数。取值范围: |
sabre_decay |
float |
用于减少频繁交换量子比特影响的衰减因子。取值范围: |
参数配置示例
以下示例展示了如何在 transpiler_options 中配置路由算法参数。sc_mapping_options 作为 transpiler_options 的嵌套字典传入：
使用MCTS算法（默认配置）:
transpiler_options = {
"optimization_level": 2,
"sc_mapping_options": {
"routing_algorithm": "mct",
"select_mode": ["KS", 15],
"use_prune": 1,
"use_hash": 1,
"score_layer": 5,
"mode_sim": ["fix_cx_num", [50, 10]],
"score_decay_rate_size": 0.7,
"score_decay_rate_depth": 0.85,
"objective": "size"
}
}
使用SABRE算法:
transpiler_options = {
"optimization_level": 1,
"sc_mapping_options": {
"routing_algorithm": "sabre",
"sabre_extention_size": 20,
"sabre_weight": 0.5,
"sabre_decay": 0.001
}
}
命令行示例:
# 使用MCTS算法提交作业
qcos-cli submit-job \
-f ./samples/qasm/2.0/benchmark/gcm_h6_2447.qasm \
--backend spinq_rpc \
--transpiler cmss \
--transpiler-options '{"optimization_level": 2, "sc_mapping_options": {"routing_algorithm": "mct", "select_mode": ["KS", 2], "use_prune": 1, "use_hash": 1, "score_layer": 1, "mode_sim": ["fix_cx_num", [10, 3]]}}'
# 使用SABRE算法提交作业
qcos-cli submit-job \
-f ./samples/qasm/2.0/simple-qasm.qasm \
--backend spinq_rpc \
--transpiler cmss \
--transpiler-options '{"sc_mapping_options": {"routing_algorithm": "sabre", "sabre_extention_size": 20, "sabre_weight": 0.5, "sabre_decay": 0.001}}'
转译管理器初始化
# init transpilers
transpiler_manager = TranspilerManager()
transpiler_manager.load_transpilers() # 加载转译器
transpiler_manager.init_transpilers() # 初始化转译器
转译器初始化
class TranspilerManager(object):
"""
Transpiler manager
"""
def load_transpilers(self):
"""Scan and load transpilers."""
logger.info("Loading transpilers ...")
base_module_name = "qcos.transpiler"
...
def init_transpilers(self):
"""
初始化转译器
"""
for _, transpiler in self.transpilers.items():
# 初始化转译器
tanspiler.init_transpiler()
量子计算机/测控转译器示例
class TranspilerCmss(TranspilerBase):
"""Transpiler Class for CMSS."""
def __init__(
self,
optimization_level: int = Constant.DEFAULT_OPTIMIZATION_LEVEL,
enable_na_move: bool = False,
enable_mapping: bool = True,
):
super().__init__()
self.total_qubits = 0
self.name = Constant.TRANSPILER_CMSS
# alias name
self.alias_name = "五岳转译器"
# version
self.version = "0.1"
# supported code types
self.supported_code_types = [
Constant.CODE_TYPE_QASM,
Constant.CODE_TYPE_QASM2,
]
# transpiler_options
if (
optimization_level < Constant.MIN_OPTIMIZATION_LEVEL
or optimization_level > Constant.MAX_OPTIMIZATION_LEVEL
):
raise TranspilerException(
f"""
optimization_level should be between
{Constant.MIN_OPTIMIZATION_LEVEL} and
{Constant.MAX_OPTIMIZATION_LEVEL}
"""
)
self.transpiler_options = {
# default optimization level
"optimization_level": optimization_level,
"enable_na_move": enable_na_move,
"enable_mapping": enable_mapping,
# sc_mapping options
"sc_mapping_options": {},
}
# transpiler_options schema used in submit-job from user
self.transpiler_options_schema = {
Optional("optimization_level"): int,
Optional("enable_na_move"): bool,
Optional("enable_mapping"): bool,
Optional("sc_mapping_options"): SC_MAPPING_OPTIONS_SCHEMA,
}
# qpu_config
self.qpu_config = None
def init_transpiler(self):
"""Init transpiler."""
def mapping(self, qpu_cfg, opt_result_dict):
"""Mapping.
Args:
qpu_cfg: qpu_cfg
opt_result_dict: opt_result_dict
:return mapping result dict
"""
factory = MappingFactory()
enable_na_move = self.transpiler_options.get("enable_na_move", False)
mapper = factory.get_mapper_by_type(
trans_cfg_inst.get_tech_type(), enable_na_move
)
mapping_dict = {}
if len(opt_result_dict) == 1:
key, value = list(opt_result_dict.items())[0]
mapping_dict[key] = value[0]
mapper.prepare_data(value[0], value[1], qpu_cfg)
mapping_res = mapper.execute_with_order()
logger.info(f"after mapping: {mapping_res}")
return mapping_res, mapping_dict
else:
ht = HierarchyTree(qpu_cfg)
ht.construct()
mapping_res = []
for key, value in opt_result_dict.items():
# 不使用b+树进行block查找
blk = get_block(ht, value[0])
# 使用b+树进行block查找
# TODO (wangjujun): use b+ tree by parameter.
# blk = get_block_bplus(ht, value[0])
if blk is None:
# TODO (xudong): need to remove the task item.
self.total_qubits -= value[0]
continue
mapping_dict[key] = value[0]
if not isinstance(mapper, SCRoute):
qpu_cfg["operate_area"] = blk
qpu_cfg["storage_area"] = [
qpu_cfg["closest"][o] for o in blk
]
mapper.prepare_data(value[0], value[1], qpu_cfg)
mapping_res += mapper.execute_with_order()
return mapping_res, mapping_dict
def parse(self, src_code_dict, code_type: str = Constant.CODE_TYPE_QASM):
"""Parse src_code_dict.
Args:
src_code_dict: src_code_dict
code_type: code_type
:return parse result
"""
# compile
parse_result_dict = {}
self.total_qubits = 0
if isinstance(src_code_dict, dict):
for key, value in src_code_dict.items():
logger.info(f"source_code:\n{value}")
num_qubits = 0
parse_result = []
if code_type in [
Constant.CODE_TYPE_QASM,
Constant.CODE_TYPE_QASM2,
]:
num_qubits, parse_result = compile(value)
else:
circuit = openqasm3_parse(value)
num_qubits = circuit.num_qubits
parse_result = circuit.get_operations()
if self.total_qubits + num_qubits > trans_cfg_inst.max_qubits:
# TODO (xudong): need to remove the remained task item.
break
self.total_qubits += num_qubits
parse_result_dict[key] = (num_qubits, parse_result)
return parse_result_dict
else:
raise TranspilerException("unsupported input")
def transpile(self, parse_result, supp_basis_gates: list):
"""CMSS transpiler function.
Args:
parse_result: parse result
supp_basis_gates: supported basis gates
Returns:
basis gate list(list): basis gate list by cmss transpiler
mapping_dict(dict): mapping dict by cmss mapping.
only for neutral atom now
"""
qpu_cfg = trans_cfg_inst.get_qpu_cfg()
if not qpu_cfg:
err_msg = "Missing qpu configs"
logger.error(err_msg)
raise ValueError(err_msg)
opt_result_dict = {}
opt_level = self.transpiler_options.get(
"optimization_level", Constant.DEFAULT_OPTIMIZATION_LEVEL
)
for key, value in parse_result.items():
opt_result = optimize_gate(value[1], opt_level)
opt_result_dict[key] = (value[0], opt_result)
mapping_res, mapping_dict = self.mapping(qpu_cfg, opt_result_dict)
# transpiler options
enable_na_move = self.transpiler_options.get("enable_na_move", False)
# support cz gate for NARoute
if enable_na_move:
supp_basis_gates = [
Constant.SINGLE_QUBIT_GATE_RX,
Constant.SINGLE_QUBIT_GATE_RY,
Constant.TWO_QUBIT_GATE_CZ,
]
parsed_circuit = decompose_gates(mapping_res, supp_basis_gates)
# optimize circuit
basis_gate_list = optimize_gate(parsed_circuit, opt_level)
logger.debug(f"final basis_gate_list: {basis_gate_list}")
return basis_gate_list, mapping_dict
